- Dostupnost: Dostupno
- Model: CC-023

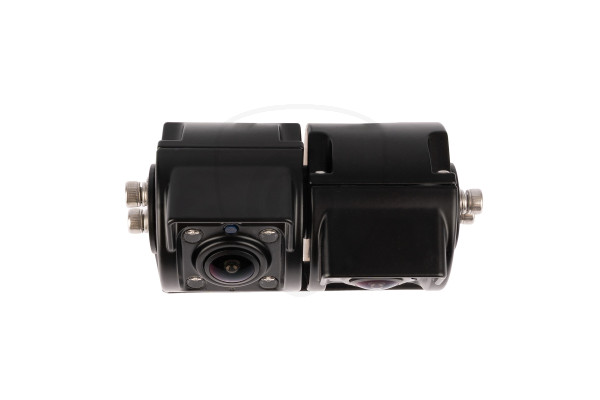

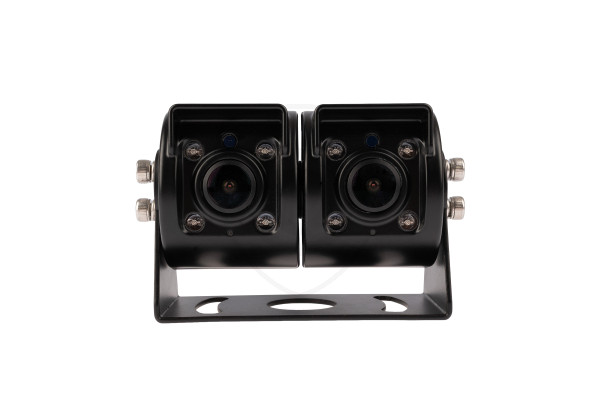

Dva pogleda iz jedne kompaktne kamere

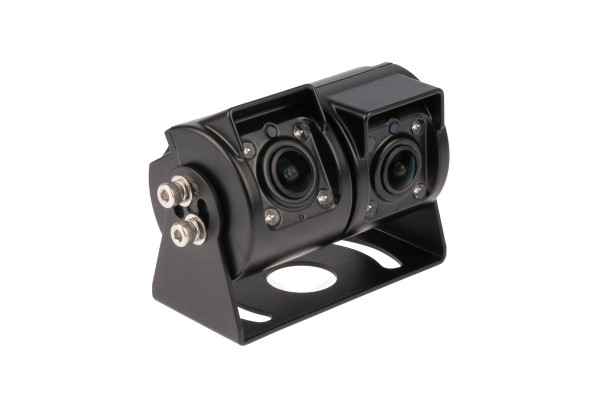

Kompaktna AHD dvostruka kamera VESTYS praktično je rješenje za vozila kod kojih je potrebno pratiti dva različita područja iza vozila. U jednom malom kućištu nalaze se dvije zasebne kamere, a svaku od njih možete usmjeriti neovisno o drugoj.
Zahvaljujući tome na vozilo nije potrebno montirati dvije zasebne kamere za vožnju unatrag. Jedna kompaktna jedinica pruža dva zasebna pogleda i zauzima samo jedno mjesto za montažu.
Jedna optika za kuku za vuču, druga za prikolicu
Najveća prednost dvostruke kamere je mogućnost usmjeravanja svake optike u drugom smjeru. Jednu kameru možete usmjeriti više prema dolje i njome pratiti kuku za vuču ili prostor neposredno iza vozila. Druga kamera može biti usmjerena više prema natrag i pružati pregled, primjerice, prikolice, priključnog vozila ili prostora iza vozila.
Takvo je rješenje posebno praktično za kampere, kombije, kamione i vozila koja redovito koriste prikolicu. Pri manevriranju ne morate birati između detaljnog pogleda neposredno iza vozila i šireg pogleda u daljinu – možete imati oba.
Svaka kamera može se zasebno podesiti
Oba modula kamere smještena su u zajedničkom nosaču, ali se njihov položaj može podešavati neovisno. Razlika u smjeru između pojedinih optika može iznositi približno 80°.

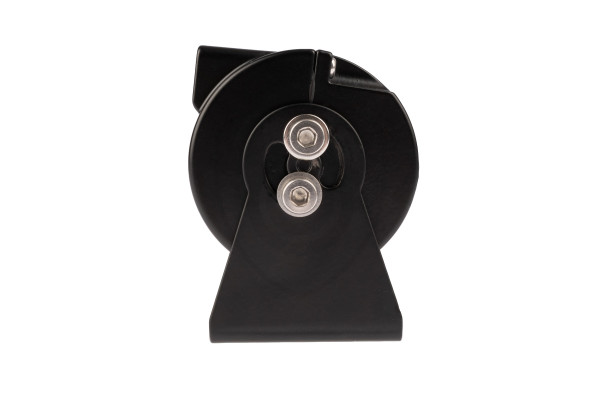

Nakon podešavanja željenog položaja pojedini moduli kamere učvršćuju se bočnim vijcima. Tako kameru možete prilagoditi konkretnoj visini montaže, konstrukciji vozila i području koje želite pratiti.
Kompaktne dimenzije štede prostor

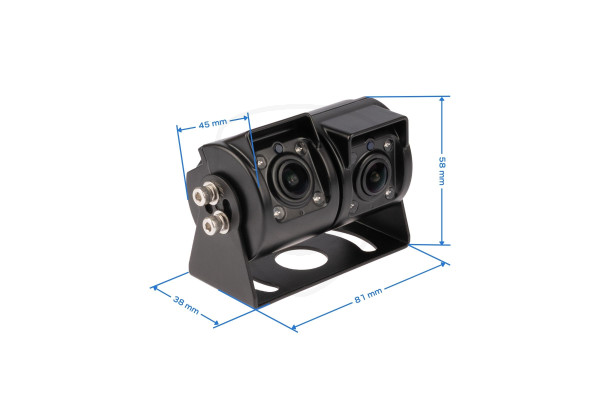

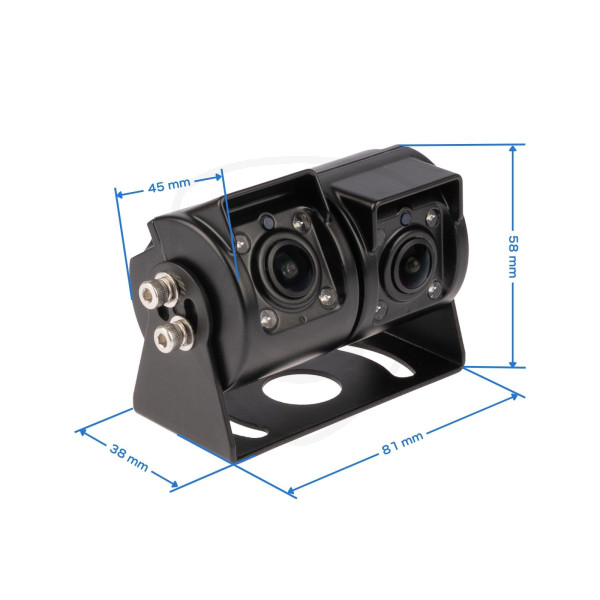

Dvije zasebne kamere integrirane su u vrlo kompaktno kućište. Ukupna širina sklopa iznosi približno 81 mm, a visina približno 58 mm. Dubina montažne baze iznosi približno 38 mm, dok sam modul kamere doseže približno 45 mm.
Male dimenzije posebno su korisne na mjestima gdje nema dovoljno prostora za montažu dviju klasičnih kamera jednu uz drugu. Umjesto dvostruke montaže, dva zasebna nosača i većeg zauzeća prostora dobivate dvije kamere u jednom kompaktnom sklopu.
AHD slika za preciznije manevriranje
Obje kamere koriste AHD videosignal, koji pruža kvalitetnu i detaljnu sliku prikladnu za preciznu vožnju unatrag i manevriranje. Kamera radi u NTSC videosustavu s frekvencijom od 25 fps.
Za pravilan prikaz slike potrebno je koristiti monitor kompatibilan s AHD kamerama. Ako želite koristiti obje optike zasebno, monitor mora imati najmanje dva odgovarajuća ulaza za kamere ili podržavati povezivanje više kamera.
Kut gledanja svake optike do 140°
Svaka kamera pruža kut gledanja od približno 140°. U kombinaciji s neovisnim mehaničkim podešavanjem možete stvoriti dva različita pogleda, ovisno o tome što želite imati pod nadzorom tijekom vožnje ili vožnje unatrag.
Jedna optika može pružati detaljniji pogled na bliski prostor, dok druga može pokrivati veće područje dalje iza vozila.
IR osvjetljenje pri slabom osvjetljenju
Svaka optika kamere opremljena je s 4 IR LED diode za osvjetljenje. Osjetljivost kamere na svjetlo iznosi približno 0,01 Lux, što pomaže zadržati upotrebljivu sliku i u slabijim svjetlosnim uvjetima.
Osvjetljenje se automatski uključuje pri smanjenoj količini svjetla.
Dva zasebna 4-PIN izlaza

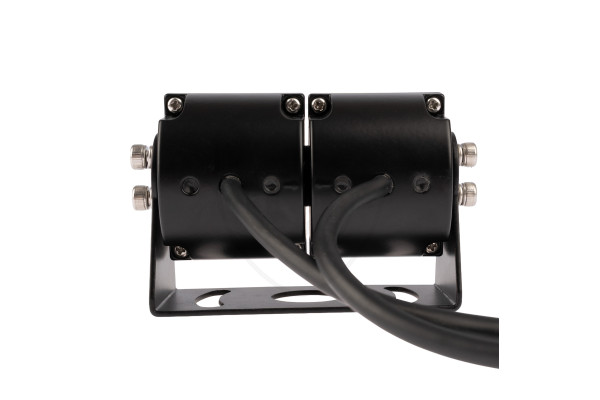

Iako su obje kamere smještene u jednom kućištu, svaka pruža zaseban videosignal. Pomoću priloženog spojnog kabela dobivate dva zasebna 4-PIN priključka za kameru.
Svaku optiku tako možete spojiti na vlastiti ulaz za kameru na monitoru. Kod monitora koji podržava prikaz više kamera moguće je istodobno pratiti oba pogleda ili se između njih prebacivati, ovisno o mogućnostima konkretnog monitora.
Za pravilan rad preporučujemo korištenje kvalitetnih oklopljenih produžnih kabela i monitora kompatibilnog s AHD kamerama. Ako kameru želite povezati s monitorom koji ima drugačiji ulaz od 4-PIN, preporučujemo korištenje odgovarajućeg adapter kabela iz naše ponude.
Napajanje kamere – 12 V iz monitora
Kamera je namijenjena za napajanje od DC 12 V i kod uobičajenog spajanja napaja se izravno iz kompatibilnog monitora putem 4-PIN kabela kamere. Stoga nije potrebno provoditi zasebno napajanje do kamere.
Ako se, međutim, koristi monitor ili sustav kamera koji na izlazu za kameru ne daje 12 V, ili ako se kamera spaja u vozilo s drugim naponom, primjerice 24 V, potrebno je koristiti odgovarajući DC-DC pretvarač / adapter na 12 V.
Ne spajajte kameru izravno na napon viši od 12 V. Prije montaže preporučujemo provjeriti izlazni napon monitora ili napojnog voda na koji će kamera biti spojena.
Za kampere, kombije i vozila s prikolicom
Kompaktna dvostruka kamera prikladna je svugdje gdje jedan pogled iza vozila nije dovoljan. Posebno je korisna za kampere, rekreacijska vozila, kombije, kamione, radna vozila, strojeve te vozila s prikolicom ili priključnim vozilom.
Praktična je i na vozilima kod kojih želite tijekom vožnje pratiti spojenu prikolicu, a istodobno pri vožnji unatrag vidjeti prostor neposredno uz stražnji dio vozila.
Funkcije i parametri kamere:
Razlučivost kamere:
Kamera je dostupna u analognoj varijanti visoke razlučivosti (AHD) 1080p. Kameru s AHD razlučivošću moguće je spojiti samo na monitor visoke razlučivosti, odnosno monitor koji podržava AHD kamere.
Kvalitetna optika i širokokutni prikaz:
Vanjska i unutarnja leća kamere izrađena je od stakla, što osigurava precizan prikaz slike i otpornost na mehanička oštećenja. Kamere snimaju gotovo cijelu površinu za parkiranje u rasponu do 140°.
Vodootpornost:
Kamera ima visoku razinu vodootpornosti prema standardu IP69K (potpuna zaštita od prašine i otpornost na kišu i prskanje vode, uključujući vodu pod tlakom).
Izdržljiva izvedba:
Za konstrukciju kamere koriste se moderni materijali koji osiguravaju dug vijek trajanja. Kamera je dodatno otporna zahvaljujući kaljenom staklu, kvalitetnom brtvljenju i vijcima od nehrđajućeg čelika s antikorozivnim svojstvima.
Oklopljeni kabeli:
Za kameru nudimo oklopljene kabele različitih duljina. Budući da se radi o relativno dugom kabelskom prijenosu, važno je koristiti oklopljene kabele. Kabeli višeg standarda prenose kvalitetnu sliku do monitora i smanjuju okolne smetnje. Niska kvaliteta kabela može uzrokovati loš prijenos videa (npr. treperenje, potpuni izostanak slike i sl.).
Spajanje kamere
Spajanje, postupak i ilustrativne sheme za povezivanje kamere nalaze se u uputama za uporabu koje su priložene uz kameru.
Slika prikazuje prijedlog mogućeg rasporeda kamera na vozilu:
- monitor
- bočna kamera ili kamera za praćenje mrtvog kuta
- stražnja kamera
- radno svjetlo s kamerom
Tehnički parametri
Tip: kompaktna AHD dvostruka kamera
Broj kamera: 2
Podešavanje: svaka optika zasebno
Razlika u smjeru optika: približno 80°
Videosustav: AHD / NTSC
Broj sličica: 25 fps
Kut gledanja: približno 120° za svaku kameru
Osjetljivost na svjetlo: 0,01 Lux
Osvjetljenje: 4 IR LED diode uz svaku optiku
Napajanje: DC 12 V ±1 V
Priključak: 2× 4-PIN izlaz za kameru
Širina: približno 81 mm
Visina: približno 58 mm
Dubina montažne baze: približno 38 mm
Dubina modula kamere: približno 45 mm
Boja: crna

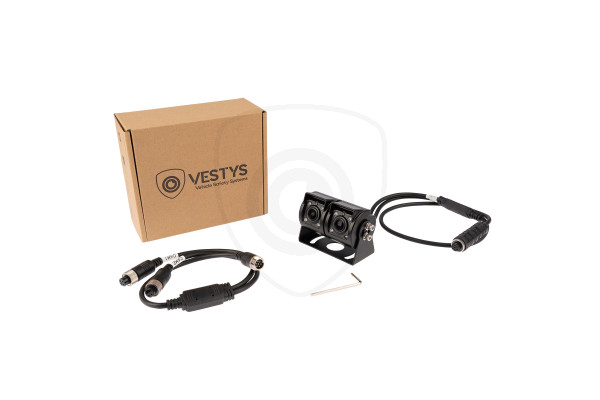

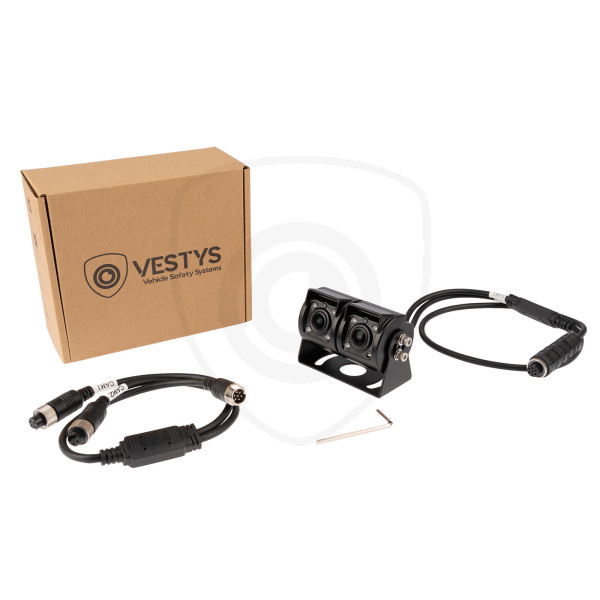

Sadržaj pakiranja kamere
- 1x kompaktna AHD dvostruka kamera VESTYS
- 1x spojni kabel s dva 4-PIN izlaza
- 1x imbus ključ za podešavanje i zaključavanje položaja kamera
- 1x upute na hrvatskom jeziku
Važne informacije prije narudžbe
Kamera koristi AHD videosignal, stoga je potrebno koristiti monitor koji podržava AHD kamere. Za zasebno korištenje oba pogleda monitor mora imati najmanje dva kompatibilna ulaza za kamere ili podržavati spajanje više kamera.
Kamera također zahtijeva napajanje od 12 V. Kod kompatibilnog 4-PIN monitora napajanje se standardno vodi izravno putem kabela kamere. U sustavu od 24 V ili kod monitora s drugačijim izlaznim naponom potrebno je osigurati odgovarajuću prilagodbu napajanja na 12 V.
